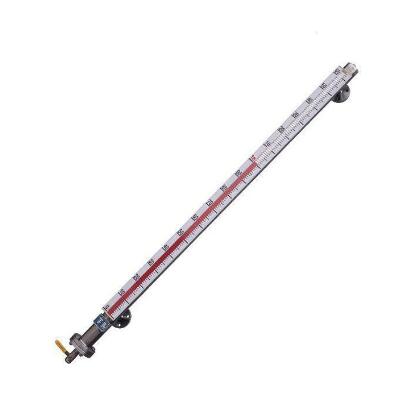

• 商品名稱：側裝磁翻板液位計
• 添加時間：2022-02-17 15:30:45
•
• 電 話：13721009756
  郵 箱：1430331950@qq.com


一、產品概述產品概述

UHZ係列側裝磁翻板液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀

技術參數：
1、安裝方式： 側裝式    頂裝式
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不鏽鋼、316L不鏽鋼、不鏽鋼襯四氟,PP、PVC (如果用戶不清楚，在提供相關參數後，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示麵板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質z.ui高的壓力可以達到10MPa。
6、連接方式：頂裝式磁翻板液位計係列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。
7、測量範圍：

1.側裝式因為是通過上下兩個導管與需測量容器相連，因此其測量範圍就是兩個導管中心之間的距離，簡稱中心距。                    2.頂裝式因為是從頂部插入容器內部的，因此其測量範圍為容器頂部到底部之間需要測量的這段距離。

8、遠傳輸出及報警信號：磁翻板液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。

二、側裝式磁翻板液位計工作原理

以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。

磁翻板液位計分類及適用場合

三、側裝磁翻板液位計主要技術指標:

1、量程範圍：測量範圍：300~18000mm

2、介質密度（g/cm3）：0.5～2

3、介質粘度： ≤0.02Pa.S

4、工作溫度℃：-40～350

5、工作壓力：≤2.5MPa（普通型）

                 ≤10.0MPa（高壓型）

                 ≤32.0MPa（超高壓型）

                 ≤2.5MPa（防腐型）

6、測量精度：≤±10

7、安裝方式：側裝磁翻板液位計、頂裝式、底裝式

8、防護等級：IP65

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量

11、接口法蘭：根據國家化工部、機械部及美製標準，可以結合用戶的需要特殊定製。

注：當側裝式磁翻板液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。
